Kuhles Rollladenbau






Gurtwickler

Schnurwickler

Aufschraub-Gurtwickler, schwenkbar, hochglanz-vernickelt,
 f. 23 er Gurt.
Gurtaufnahme ca. 5,3 m
12 02 00
           € 13.40

Gurtaufnahme ca. 7,2 m
12 04 00           € 17.--


 h=177 mm  L=200 mm  d=76mm
 h=320  mm  L=346 mm  d=140 mm
Aufschraub-Gurtwickler,
feststehend,
h.-vernickelt, für 23 er Gurt.
12 11 00 GA  5,5 m
 € 14.-
12 12 00
GA 11,0 m
 € 33.-
12 13 00
 GA 15,0 m
 € 42.-

Aufschraub-Gurtwickler, gekapselt, schwenkbar, für 23 er Gurt, Feder vorgespannt.
Gurtaufnahme ca. 5,3 m

 12 05 01 GA  5,3 m
 €   12.-
    12 05 16 GA  7,0 m
 € 15.-


S = 70-90mm
Einlass-Gurtwickler,
verzinkt, für 23 er Gurt, Feder vorgespannt. GA 5,3 m
 10 10 00        € 5,40


Getriebe-Einlass-Gurtwickler,
verzinkt, für 23 er Gurt.
11 02 00  GA 12 m  €  14.-
S = 88-130 mm  h = 214 mm
11 03 00  GA 15 m  €  24.-
S = 100-140 mm  h= 260 mm
Feder nicht vorgespannt
.


Halbeinlass-Gurtwickler, verzinkt,
  für 23 er Gurt.
10 21 00  GA  5,0m    € 19.-
h=176 mm  L=198 mm  s=74-109mm
E 10405  GA  7,0m    € 27.-
h=210 mm  L=245 mm  s=25-50 mm
11 33 00  GA 11,0m   € 36.-
 h=260mm  L=298mm  s=15-55mm
Feder nicht vorgespannt.



Paro Einlass-Gurtwickler,
verzinkt, für 23 er Gurt.
11 00 00 GA 3,5 m
 € 6,80
S = 70-75 mm  h = 134 mm
11 01 00 GA 5,3 m
€ 6,80
S= 70-100 mm  h= 160 mm
Feder vorgespannt
.

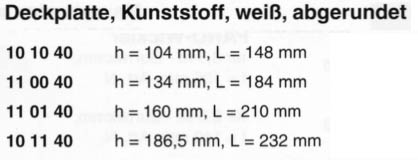

Deckplatten sind auch lose erhältlich. Anstelle der handelsüblichen Platten sind einige Maße auch in abgerundeter Form am Lager. Metalldeckplatten nur auf Einzelbestellung mit ca. acht Tagen Lieferzeit.

alle Beschlagteile ohne Aufzuggurte sofern nicht extra vermerkt

Eine Übersicht aller lieferbaren Einlaß-Gurtwickler
hier
als Druckversion !
(nicht 11 01 08 + E 10405)



€  1,25


Sonderausführung
mit großem Federgehäuse
Paro
Einlass-Gurtwickler,
verzinkt, für 23 er Gurt.
11 01 08 GA 8,0 m,
bei Spezialgurt 12 m

€ 16,50.-
S= 70-100 mm  h= 160 mm
Feder vorgespannt
.

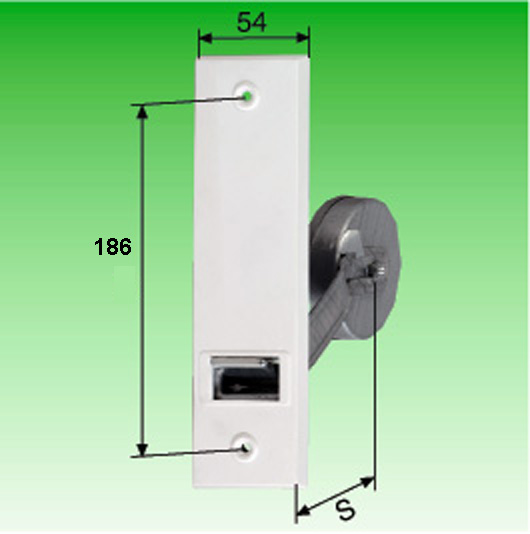

Sonderausführung
mit großer Deckplatte
Paro
Einlass-Gurtwickler,
verzinkt, für 23 er Gurt.
11 01 06 GA 8,5 m
€ 18,50.-


S= 70-100 mm  h= 186 mm
Feder vorgespannt
.



Neu                 Neu

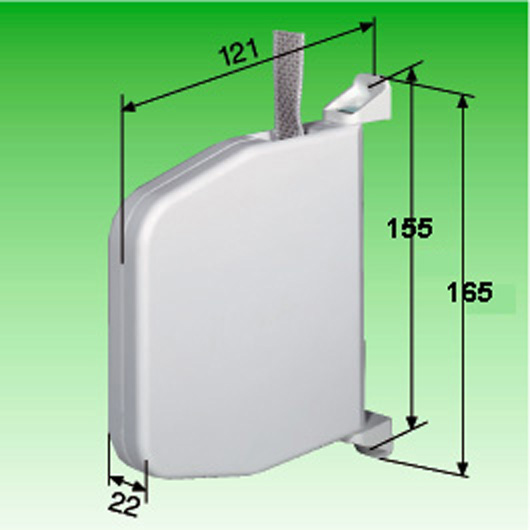

Mini-Gurtwickler,

schwenkbar, aufklappbar, Gurtaufnahme ca. 4,5 m, vielfach einsetzbar!
08 48 01 weiß
          € 10.-
08 48 41 braun
        € 10.-

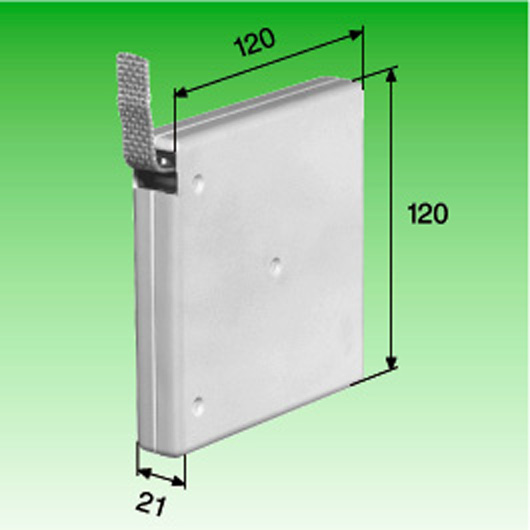

Mini-Gurtwickler,

aufschraubbar, 21 mm breit, Gurtaufnahme ca. 4,5 m.
08 10 01 weiß           € 6,80
08 10 41 braun
         € 6,80

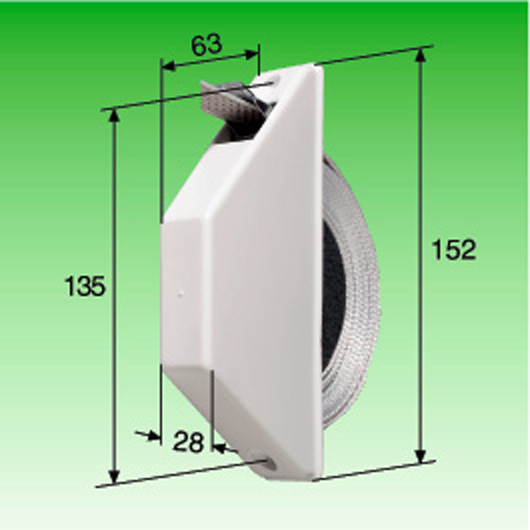

Mini-Halbeinlass-Gurtwickler,

Gurtaufnahme ca. 4,5 m.
Schutzhaube lose lieferbar!
 08 14 01 weiß           € 8,80
08 14 41 braun
         € 8,80

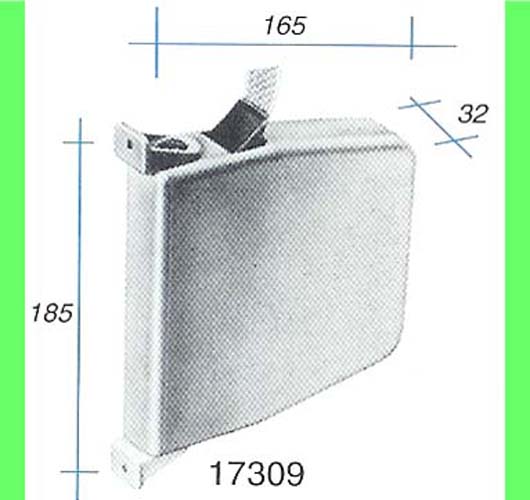

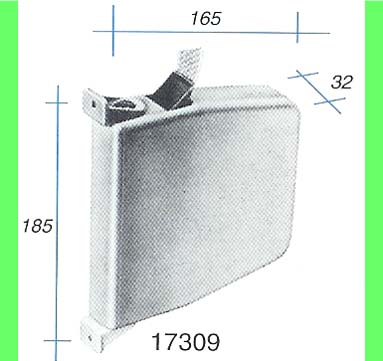

Mini-Getriebe-Gurtwickler
schwenkbar Gurtaufnahme ca. 8 m.
E 17309 weiß         € 37,80
E 17309 braun
       € 39,90
(braun mit 8 Tagen Lieferzeit
mit 9 m Minigurt grau od. braun

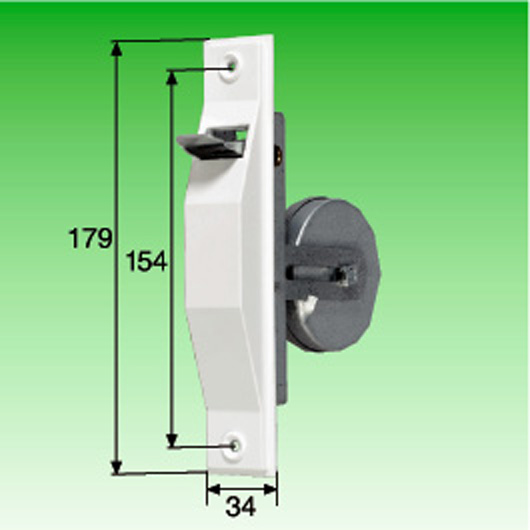

Mini-Einlass-Gurtwickler

ohne Mauerkasten,
 Gurtaufnahme ca. 4,5 m.
08 04 01 weiß           € 9,10
08 04 41 braun
         € 9,10

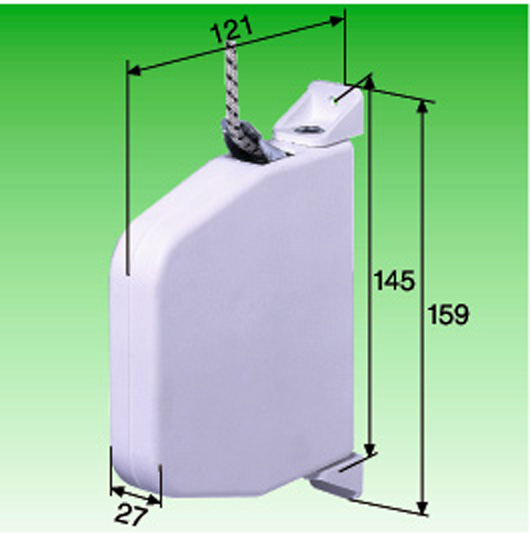

Mini-Schnurwickler,
schwenkbar, 27 mm breit
Schnuraufnahme ca. 4,5 m.
08 43 01 weiß           € 14,90
08 43 41 braun
         € 14,90
mit 5 m Schnur


Mini-Schnurwickler,
feststehend, 25 mm breit
Schnuraufnahme ca. 4,5 m.
08 43 01 weiß    € 14,90
08 43 41 braun
  € 14,90
mit 5 m Schnur

Mini-Einlass-Gurtwickler

mit Mauerkasten,
 Gurtaufnahme ca. 4,5 m.

08 01 01 weiß     € 8,80

          A=150 mm, B=120 mm
C=45 mm, LA=127 mm

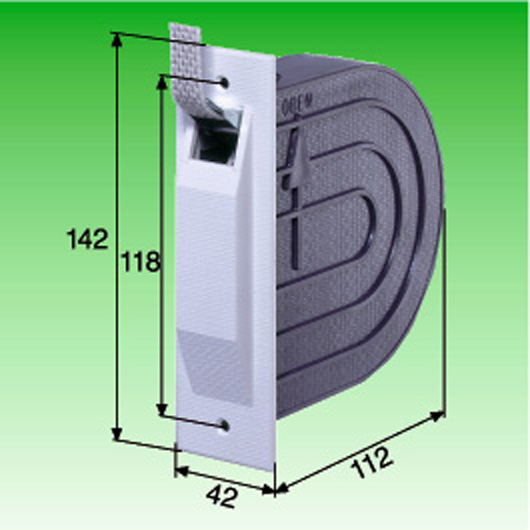

      Mini-Einlass-Gurtwickler

mit Mauerkasten,
     Gurtaufnahme ca. 4,5 m.
18018 weiß     € 12.-

Tipp 1:
Mini-Gurtwickler haben die Austrittsöffnung (Lippe) immer "oben", -nicht 18018-,  Gurtwickler für 23 mm Gurt immer "unten" (nicht die Sonderformen 10 21 00 + 11 33 00 + 12 .. ..).

Tipp 2: Nicht vorgespannte Federgehäuse haben die Aufzieh-Richtung mit einem Pfeil auf dem Federgehäuse    eingeprägt, - manchmal nur schwach sichtbar - wichtig, denn Federn brechen bei falscher Aufziehrichtung schnell.

Tipp 3: Bei Einlass-Gurtwicklern ist es vorteilhaft die untere Schraube zuerst einzudrehen.

Tipp 4: Bestimmend für die richtige Auswahl des Gurtwicklers ist fast immer der Lochabstand der Befestigungsschrauben. Prüfen Sie die Angaben in der Beschreibung ! Für Rückfragen bei Sonderfällen steht Ihnen unser Kundentelefon, E-mail oder Fax zur Verfügung.

Tipp 5: Viele Teile lassen sich gut kopieren. Ein Fax der Kopie hilft uns bei der Auswahl von Größe und Typ. Sollten Sie unseren Ausstellungsraum besuchen, bringen Sie bitte ein Muster oder das defekte Teil mit.
Tipp 6:
eine Montageanleitung liegt bei. ..hier Muster ansehen
